Posa elettrodotto subacqueo 132 kV

Abbiamo eseguito la posa del nuovo elettrodotto subacqueo 132 Kv nella laguna di Venezia. Cliente: Terna Rete Italia – Committente: Prysmian Powerlink

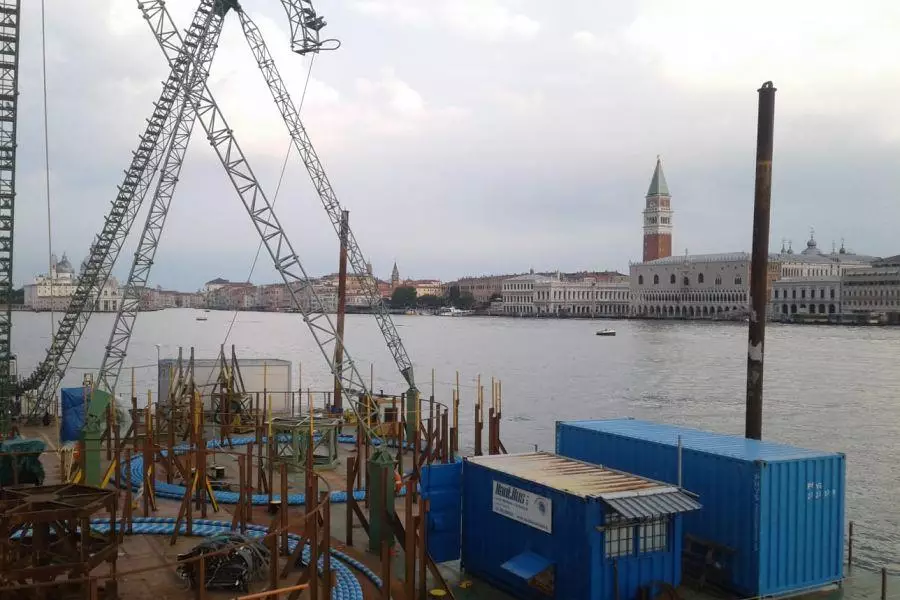

Posa elettrodotto subaqueo Nautilus

L’elettrodotto è stato posato in due tratte distinte:

  • una che collega Sacca Serenella a Cavallino Treporti nella zona nord della laguna (lunghezza tracciato: 10,50 Km - 42 Km di cavi)
  • la seconda più a sud da Fusina a Sacca Fisola (lunghezza tracciato: 5,20 Km – 20,80 Km di cavi).

La lunghezza complessiva dell’intero tracciato è di 15,70 Km per complessivi 62,80 Km di cavi posati.

Cliente

Terna Rete Italia (Terna Group)

Committente

Prysmian Powerlink


Particolarità del cantiere

  • Posa in aree con bassissima profondità del fondale ed elevato pregio ambientale
  • Posa subacquea contemporanea in trincea di una terna di cavi energia e di un cavo in fibra ottica ad una profondità di interro variabile da mt -2.00 a mt -3.00 rispetto alla quota del fondo naturale
  • Lunghezza complessiva tracciato: 15,70 Km
  • Lunghezza complessiva cavi posati 62,80 Km
  • Lunghezza massima del tiro a terra all’interno di TOC (Trivellazione Orizzontale Controllata) 900 mt per singolo cavo
  • Durata complessiva della posa 4 mesi.

Il progetto prevedeva la posa in contemporanea di tre cavi unipolari di potenza e di un cavo telecomunicazioni a fibre ottiche uniti in unico fascio (bundle) senza causare interruzione dei servizi esistenti, senza chiusura della navigazione e con la realizzazione del minor numero possibile di giunzioni tra i cavi.

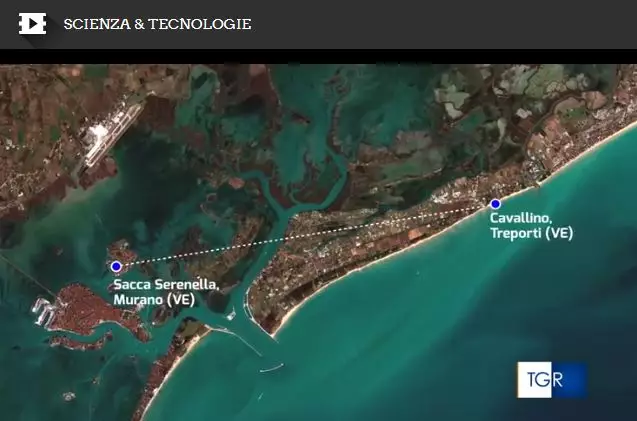

Video RAI TGR Veneto (16 giugno 2018)


Scienza e Tecnologie RAI 3 TG Veneto


Attività eseguite

  1. Tiro dei cavi a terra entro TOC (Trivellazione Orizzontale Controllata) con argano a tiro controllato e registrazione dati
  2. Posa subacquea controllata di un fascio di 4 cavi mediante macchina affossa cavi con sistema “Green Trenching
  3. Realizzazione di tutte le opere di segnalamento del nuovo elettrodotto
  4. Realizzazione di tutte le opere complementari per l’attraversamento senza interruzione dei servizi esistenti.

Caratteristiche cavi

  • Cavi di potenza (150 kV HVAC) Diametro esterno: 116 mm | Peso in aria: 31 kg/m
  • Cavo Fibra Ottica Diametro esterno: 35 mm | Peso in aria: 3 kg/m
